Como é feito um mezanino com steel framing? Neste artigo, revisamos os principais conceitos e um procedimento de 12 passos para fazê-lo.
Ao contrário de um mezanino de concreto, no qual a descarga é realizada de forma contínua em seu suporte (por exemplo, viga principal ou divisória), um mezanino em steel frame transmite pontualmente a carga recebida por cada viga para o montante do painel que serve de suporte.
Portanto, o conceito principal de uma estrutura de mezanino em steel frame é dividir a estrutura em um grande número de elementos estruturais equidistantes (vigas), cada um suportando uma parte da carga total. Para atingir o conceito de estrutura alinhada, as almas das vigas devem coincidir com as almas dos montantes localizados acima e/ou embaixo do mezanino.
A seguir, listamos os passos essenciais para a montagem do mezanino. Recomendamos que o projeto, dimensionamento e verificação de todos os elementos estruturais e de fixação sejam realizados por um profissional habilitado.
Passo 1

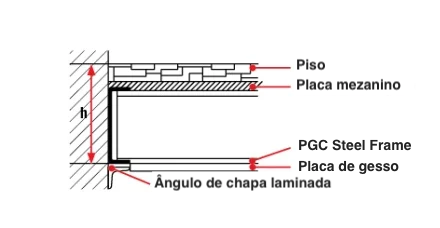

Determine a altura h completa do mezanino adicionando as espessuras e dimensões de todos os elementos envolvidos (de cima para baixo).
a. Espessura do piso. Se for de mosaico ou cerâmica, leve em consideração também a espessura da argamassa de base.
b. Espessura do elemento que formará o mezanino, que pode ser:
- Placa cimentícia de 15mm.
- Placa de multilaminado fenólico de 22 ou 25 mm.
- Placa OSB de 19 mm.
- Altura dos perfis PGC determinada em função do vão a cobrir e da sobrecarga atuante no mezanino.
- Espessura da placa de gesso que formará o teto (se necessário).
Passo 2
O mezanino deve descarregar em um ângulo de chapa laminada de 3 polegadas, que será fixada à parede com brocas ou âncoras. A quantidade e o tipo de âncoras dependerão do tipo de parede (alvenaria de tijolo, concreto, etc.) e da carga total do mezanino. Marque na parede o nível correspondente à aba superior do ângulo e fixe-o.
Passo 3
Coloque o Perfil PGU do mesmo tamanho nominal que as vigas PGC no topo do ângulo e prenda-o à parede com buchas de nylon nº 8 e parafusos passantes a cada 60 cm. O perfil PGU deve repousar no ângulo.
Passo 4
Corte as vigas PGC com meio centímetro a menos do que o vão a ser coberto.
Passo 5

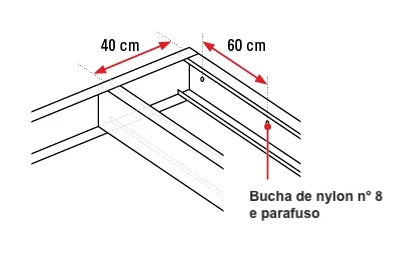

Posicione a primeira viga PGC contra uma parede prendendo-a com buchas de nylon # 8 a cada 60 cm com parafusos.
Passo 6

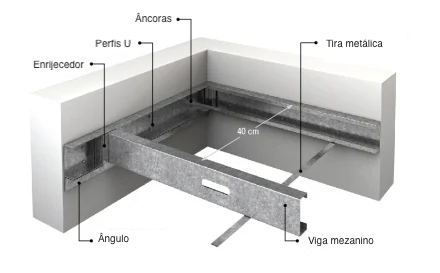

Continue colocando as vigas a cada 40 cm. Finalize com outra viga encostada na parede oposta, fixada a ela conforme indicado no desenho.
Passo 7

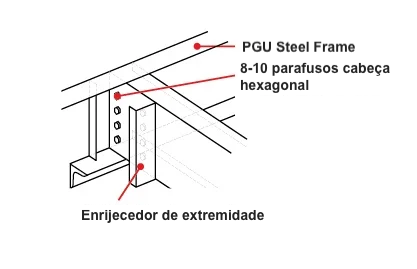

Colocação de enrijecedores de extremidade.
Passo 8

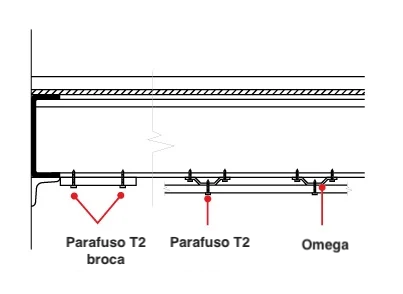

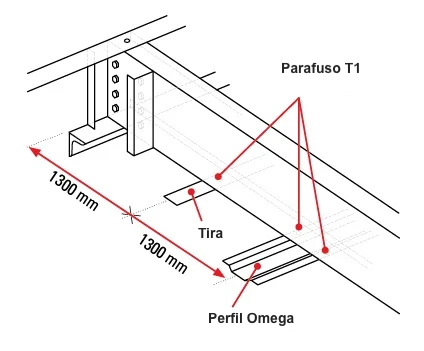

Colocar a cada 1300 mm uma tira de chapa de aço galvanizado com espessura mínima de 0,5 mm e largura de 30 a 50 mm. Esta tira deve ser tensionada e aparafusada às abas inferiores das vigas PGC. As tiras podem ser substituídas por perfis Omega (recomendado). Caso seja necessário instalar placas de gesso no teto, os Omegas devem ser colocados a cada 40 cm.
Passo 9

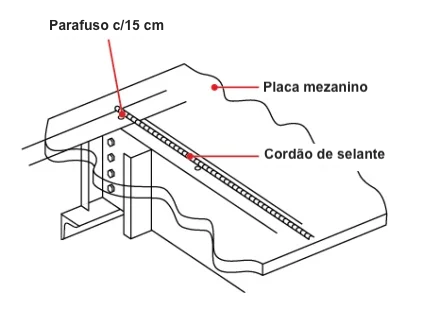

Coloque um cordão de selante de poliuretano sobre as abas superiores das vigas PGC, onde se apoiarão as placas.
Passo 10

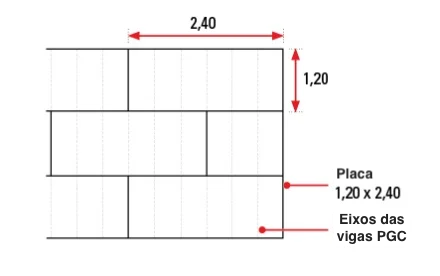

Coloque o elemento que irá formar o mezanino (placa de multilaminado fenólico, OSB ou placa cimentícia).
Passo 11
Coloque a placa de gesso como teto (opcional).
Passo 12
Recomenda-se colocar lã de vidro entre as vigas PGC e acima da placa de gesso para atenuar a transmissão do som.
