Neste artigo, vamos dizer quais são, na fase de "panelizado", os três erros mais comuns que encontramos ao fazer visitas na obra.

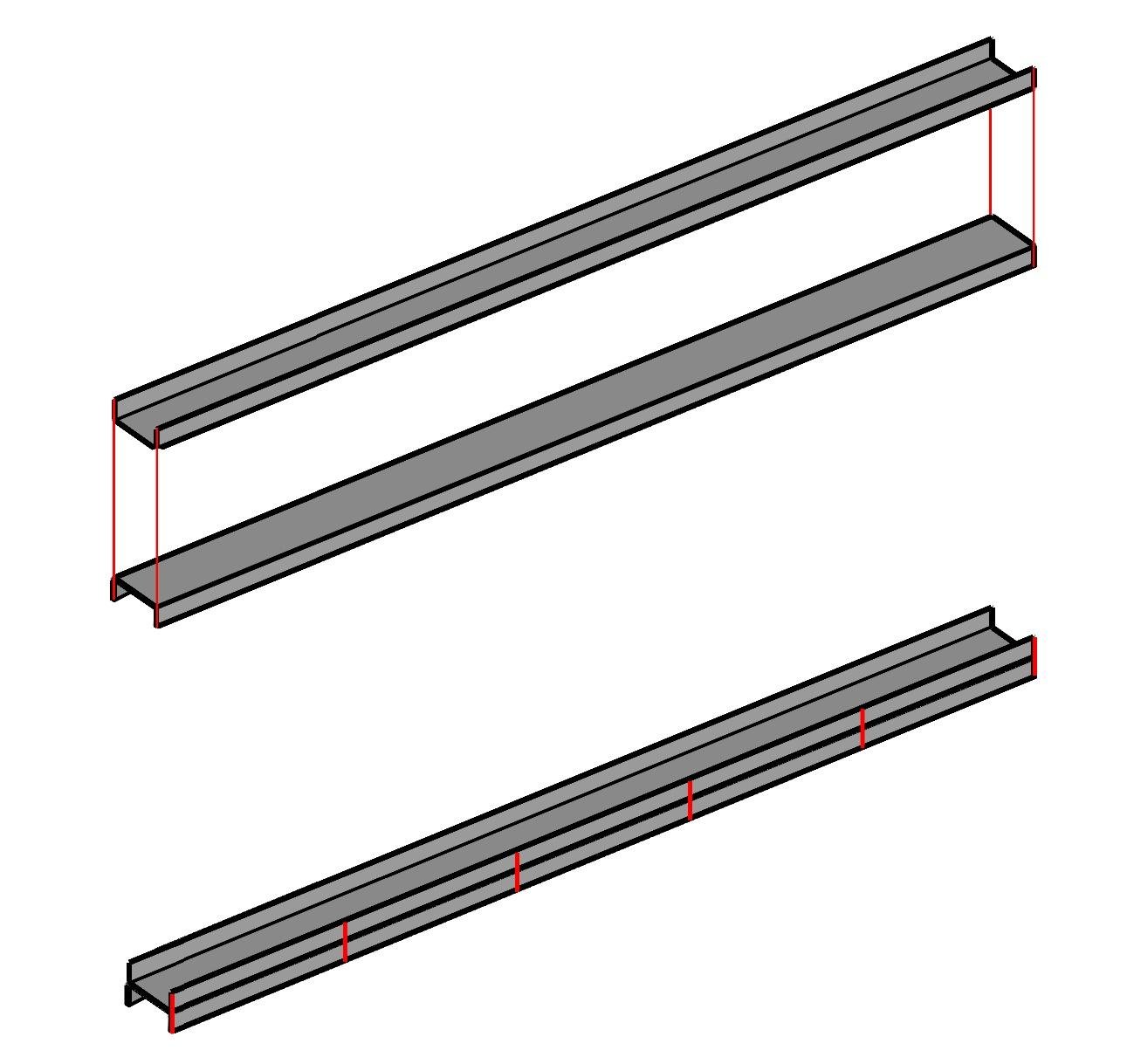

Erro na hora de marcar a posição do pé direito nas soleiras
Na montagem dos painéis, a localização dos montantes deve ser marcada simultaneamente nas soleiras de acordo com o plano de oficina.
Este, costuma ser um dos erros típicos da fase, sendo que a marcação é feita separadamente em cada uma das soleiras, fazendo com que na hora de colocar os perfis eles não fiquem na posição vertical.
É importante que os montantes estejam localizadas a 90° em relação ao nível do solo, a fim de manter a condição de enquadramento em linha e permitir que as cargas da estrutura sejam transferidas corretamente para a fundação.

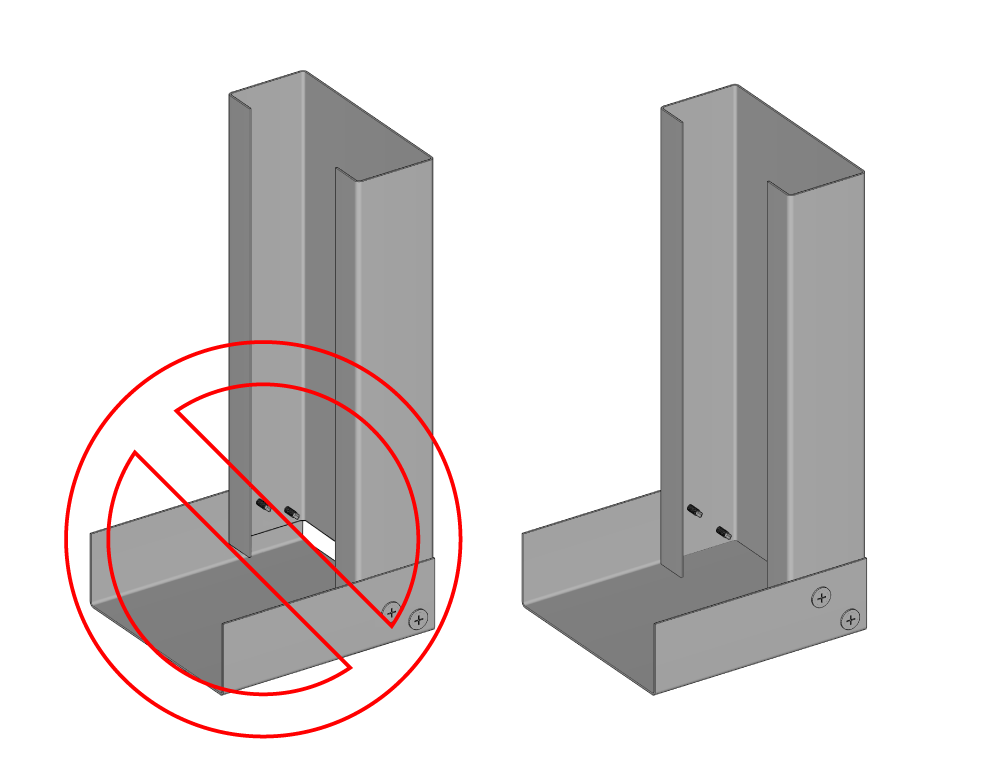

Separação maior que 1 milímetro entre a soleira e o montante
O problema nesta fase geralmente aparece em perfis que são cortados na obra, uma vez que seus cortes não costumam ser 100% precisos.
A distância máxima permitida entre a soleira e o montante é de 1 milímetro. Se for maior, o montante não ficará corretamente ligado à soleira, causando futuras falhas no funcionamento da estrutura.
Podemos minimizar a margem de erro solicitando que os perfis sejam cortados em fábrica. Dessa forma, não só são evitados problemas no funcionamento estrutural da obra, mas também na geração de resíduos de materiais.
A Barbieri oferece o serviço de cortes especiais de acordo com lista fornecida pela engenharia de detalhamento.
Além disso, em 2019 foi lançada a Cutter 2000, um sistema de corte hidráulico por cisalhamento que garante cortes precisos e rápidos nos perfis. Único no gênero, este desenvolvimento foi realizado inteiramente por engenheiros da Barbieri, especializados em Steel Frame e construção a seco, com o objetivo de facilitar o processo de corte e perfurado em perfis de aço galvanizado.
Falta de parafusos na montagem das peças pré-montadas
Na construção a seco e no Steel Frame, os parafusos são um meio de unir perfis de aço, chapas e outros substratos aos perfis.
Nas peças pré-montadas (como montantes duplos, montantes triplos, vergas ou soleiras de vão), a quantidade de parafusos a utilizar é especificada na documentação entregue na engenharia de detalhe.
A utilização de menos parafusos do que os indicados pode comprometer a integridade da estrutura, por isso sua correta colocação é extremamente necessária, tanto em tipo quanto em quantidade. Existem vários projetos e medidas dependendo das aplicações que são necessárias; por exemplo, de acordo com a espessura da chapa a ser furada, será o comprimento da broca e o diâmetro do parafuso a ser utilizado.
